二級反滲透純水設備方案
發布日期：2011-7-12 閱覽數：2459次
2噸反滲透純水設備
設計方案
一、設計反滲透系統進水水質要求
■SDI值： ＜5 （最好<4）
■ 濁度 ＜1NTU（最好＜0.2NTU）
■ TOC ＜2mg/L
■ 游離氯： ＜0.1mg/L(最好<0.05mg/L)
■ CODMn（以O(shè)2計）： ＜1.5mg/L
■ 鐵（總計）： ＜0.1mg/L(最好<0.05mg/L)
■ 錳 ＜0.1mg/L(最好<0.05mg/L)
■ PH 連續 3～10
■ 運行溫度 5-45℃
■ 最大運行壓力 ＜1.1MPa
二、反滲透裝置產水水質及工藝
■ 反滲透裝置產水量： 2m3/h（25℃）
■ 系統脫鹽率： 正常運行≥98%
■ 反滲透裝置水回收率： ≥50%
三、前處理部分
前處理主要目的是去除原水中的懸浮物、膠體、有機物鐵離子和余氯等妨礙后續反滲透運行的雜質。處理設施包括原水箱、原水泵、絮凝劑加藥系統、殺菌加藥裝置、機械過濾器、活性炭過濾器、反洗水泵等。
四、絮凝劑（PAC）加藥
由于系統原水含有少量的懸浮物和膠體等雜質，這些雜質往往帶有一定量的同性電荷，它們相互排斥，難以自動聚集成大顆粒，不易被過濾器去除。該裝置的作用是在系統中投加適量的絮凝劑，將原水中的懸浮物、有機物、膠體等凝聚成大顆粒的礬花；以便其在機械過濾器中被有效地去除。絮凝劑在水中可形成帶電荷的長鏈多功能基團，它具有壓縮膠體雙電層的作用，同時對異性電荷也可以起到中和的作用，而且每一個基團都可以吸附水中分散的懸浮物、有機物、膠體等中顆粒雜質，使其凝聚成大顆粒的礬花，便于后續設備有效去除。當單獨使用一種絮凝劑不能取得較好效果時，還可添加助凝劑。
五、機械過濾器
機械過濾器是系統的重要預處理裝置。它的作用是濾除原水帶來的細小顆粒、懸浮物、膠體、有機物等雜質.當含有懸浮雜質的水流經過粒狀濾料時，水中大部分懸浮雜質被截留，少量雜質因粘附不牢而下移并被下層濾料所截留。這就是濾料的機械篩濾作用，另外懸浮顆粒與濾料顆粒之間的粘附作用也進一步截留懸浮雜質。使出水水質的污濁度≤1.0NTU，污泥密度指數（SDI）控制在5以下。有效地去除原水中對反滲透膜主件非常敏感的膠體、懸浮物及有機物。具有獨特的均勻布水方式，使過濾達到最大效果，能長期滿足反滲透對污染指數SDI<5的要求。
由于濾層截留污物愈來愈多，濾層間空隙逐漸被雜質堵塞，濾出水流量急劇下降。為了恢復設備的截污能力，必須對設備進行反洗�？梢砸詨翰钸_到一定值作為進行反洗的依據。
六、活性炭過濾器
活性炭過濾器內裝填機械強度好吸附速度快，吸附容量大的凈水專用果殼活性炭，符合中華人民共和國國家標準GB/T7701.4-1997〈凈化水用煤質顆�；钚蕴俊怠；钚蕴窟^濾器濾廣泛應用在除去水中有機雜質和水中分子態膠體微細顆粒雜質，也可用于吸附水中的余氯。對原水要求水質清澈透明，沒有大顆粒懸浮雜質，否則很易堵塞微孔�；钚蕴勘砻婧蛢�(nèi)部布滿了微孔，微孔直徑平均2～5nm，當雜質的分子直徑接近活性炭微孔直徑時，就很容易被吸附�；钚蕴烤哂�600～1200㎡/g的表面積和0.6～1.18cm3/g的內孔容積，其吸附性能較強�；钚蕴窟^濾器結構和一般機械過濾器相似，底部裝填0.2～0.3m厚的石英砂層作為支持層，上面裝1m厚的活性層。原水由頂部導入，順流自然下降過濾。活性炭過濾器運行一段時間后，因截污量過多，暫時失去活性，此時應進行反洗、排污，反洗清水從過濾器底部進入，反洗強度為8～10L/（s·m2），反洗至出水清澈為止�；钚蕴渴褂闷陔S水質而異，正常運轉下可使用1年左右，當活性炭失效時，即成為飽和炭，如不處理只能廢棄，這樣比較浪費。因為活性炭價格昂貴，經濟費用很高，因此要求活性炭重復使用。即要求對失效后的活性炭進行再生處理，以獲得最大經濟效益。（本公司提供技術幫助）。
七、預防無機鹽結垢
經過預處理的水在進入反滲透裝置之前，首先加入高效阻垢劑，以防止Ca、Mg、SiO2、Sr、Ba等物質在反滲透膜元件濃水側產生結垢。常用阻垢劑有：有機磷酸鹽ATMP、HEDP、聚丙烯酸PAA、聚馬來酸HPMA等。阻垢劑推薦采用美國貝迪公司生產的MDC220高效阻垢劑，或美國清力公司的PTP2000高效阻垢劑，阻垢劑的加藥量根椐阻垢劑計算機軟件計算的量投加。
八、保安過濾器
保安過濾器內裝5μm噴熔濾芯，凡粒徑大于5μm的顆粒將被截留在濾芯表面。精密過濾器保護后續反滲透膜安全運行，濾芯是消耗品，當精密過濾器進出口壓力差大于0.5MPa時應更換濾芯。
九、反滲透除鹽部分

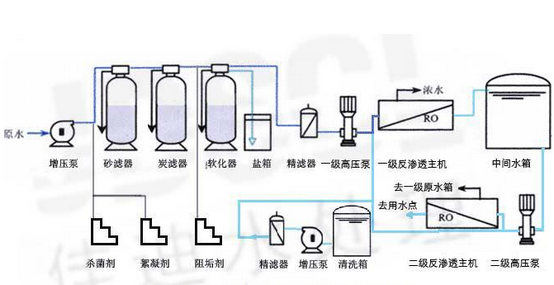

反滲透本體系統包括下列單元設備：
■ 一級高壓泵
■ 一級反滲透本體裝置
■ 二級高壓泵
■ 二級反滲透本體裝置
■ 清洗裝置
本系統的主要作用是通過以壓力為推動力，進行膜分離脫鹽，同時可除去水中溶解性有機物、微生物、細菌、熱原、病毒等，RO法分離時不需加熱，無相的變化，具有能耗少、體積小、操作簡單、適應性強、應用范圍廣。反滲透膜采用海德能公司的高脫鹽率高水通量的CPA型超低壓大通量反滲透膜,高壓泵采用南方特種泵廠的不銹鋼高壓泵。
十、加堿
二級反滲透對一級反滲透產水進行拋光處理,增加PH值有利提高水質
十一、紫外線殺菌
細菌受紫外線照射后，紫外光譜能量被細菌核酸所吸收，其活力發生改變，菌體內的蛋白質和酶的合成發生障礙，導致微生物發生變異或死亡。
保障供水水源的潔凈，不受細菌污染。
十二、主要設備技術要求
機械過濾器、活性炭過濾器
機械過濾器中的濾料的反洗膨脹率為30～50%，活性碳過濾器反洗膨率為60～100%，設備進出水配壓力表，設備本體設窺視孔。設備襯膠完整無針孔，能接受2000～15000伏電火花試驗而不被擊穿。襯膠層為一層襯里3mm，并延至外部法蘭結合面。襯膠設備整體硫化。所有本體管路采用法蘭連接，并考慮到檢修和部件更換的便利條件，內部部件的材質均符合規定要求。內部部件固定及加固，能承受水流的沖擊。設備窺視鏡的材質是透明的、耐腐蝕的，它的厚度能承受容器的設計壓力和試驗壓力，窺視鏡的內表面與容器的內表面平齊。容器的人孔保證檢修人員的進出和更換部件的進出。人孔配有人孔蓋、墊圈、螺栓、螺母等全套部件。
設備內部布水和集水裝置的布水無偏流現象。
保安過濾器
保安過濾器的結構滿足快速方便地更換濾元件的要求。
保安過濾器過濾元件表面濾速不大于10m3/m2.h。
保安過濾器過濾元件公稱精度為10um。
保安過濾器采用不銹鋼材質。
高壓泵
高壓泵、管道及附件的材質為不銹鋼。
高壓泵進口裝低壓開關，壓力低時報警和停泵。出口裝高壓開關，壓力高時報警和停泵。
RO裝置
反滲透膜元件的設計通量不大于膜元件制造廠商《導則》規定的最大通量值。RO裝置各段給水及濃水進、出水總管上設有足夠的接口，以便清洗時與清洗液進出管相連。
RO濃水排放管路上裝有流量控制閥（穩流閥），以控制水的回收率。
RO裝置產品水管路上設有取樣點，能有效地診斷并確定系統的運行狀況。
RO膜組件安裝在組合架上，組合架上配備全部管道和接頭，還包括所有的支架、緊固件、夾具及其它附件。高壓部分管道、法蘭、閥門均采用不銹鋼材質，低壓部分管道、法蘭、閥門采用UPVC材質。
清洗裝置
清洗裝置包括清洗溶液箱、清洗水泵、清洗精密過濾器以及配有必要的閥門、管道、儀表及其它附件。
加藥裝置
藥品溶解箱的容積至少能滿足一晝夜的藥品用量。
加藥裝置包括藥品溶液箱、加藥計量泵及管道、閥門和其它附件等
